Sistem Turbin Uap, Siklus Rankine, Diagram Mollier dan Daya yang dihasilkan Turbin Uap

Sistem Turbin Uap, Siklus Rankine, Diagram Mollier dan Daya yang dihasilkan Turbin Uap



Oleh : Ir. Najamudin, MT
Dosen Universitas Bandar Lampung

1.    Sistem Turbin Uap
Tubin uap hanyalah salah satu dari suatu sistem tenaga. Sistem tenaga turbin uap tersebut terdiri dari beberapa komponen utama, yaitu : ketel uap, turbin uap, kondensor, dan pompa pengisi air ketel.

Skema dari suatu sistem turbin uap dapat dilihat pada gambar berikut ini :

Gambar 1. Skema Sistem Turbin Uap



Gambar 2. Sistem Turbin Uap
2.    Siklus Rankine
Untuk mengetahui kondisi uap pada sistem turbin uap maka bisa kita lihat siklus rankine pada diagram berikut ini :


Siklus rankine terdiri dari beberapa proses sebagai berikut :
1 – 2                :  Proses pemompaan isentropis, didalam pompa
2 – 2’ – 3         :  Proses pemasukan kalor atau pemanasan pada tekanan konstan,
   didalam ketel
3 – 4                   Proses ekspansi isentropic didalam turbin.
4 – 1                   Proses pengeluaran kolor atau pengembunan pada tekanan
   konstan, didalam kondensor.
Proses Pemanasan Lanjut Pada Super Heater :
3 -  3’               :  Proses pemanasan lanjut di dalam super heater
3’ – 4’              :  Proses ekspansi isentropic didalam turbin.

3.    Diagram Mollier.
Dari siklus rankine diatas untuk melihat kondisi uap pada sistem turbin uap yaitu Tekanan, Temperatur, Enthalpy, Entropy, Spesific Volume, maka bisa kita lihat pada diagram Mollier berikut :



Gambar 4. Diagram Mollier
4.    Daya Turbin Uap
Besarnya daya yang dihasilkan turbin yang sebenarnya dapat dihitung berdasarkan kandungan panas / Entalpi yang terdapat pada uap :

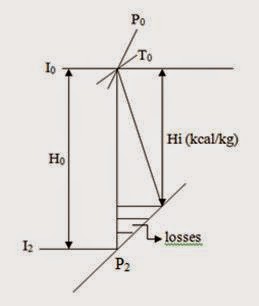

Gambar 5. Heat Drop
Keterangan :
P0 = Tekanan awal
T0 = Temperatur awal
P2 = Tekanan akhir
Losses = Kerugian panas
H0 = Heat Drop (Panas Jatuh)
Hi = Heat Drop Berguna
I0 = Entalpi awal
I2 = Entalpi akhir

Heat Drop Berguna,   Hi = Heat Drop – losses
                                    Hi = Ho – losses
Perbandingan antara Hi berbanding Ho adalah Efisiensi Internal turbin.

















Semoga tulisan ini dapat bermanfaat untuk kita semua dan dapat menambah wawasan di bidang Mechanical Engineering

Thanks
Ir. Najamudin, MT
