Oleh : Ir. Najamudin, MT

Dosen Universitas Bandar Lampung

 1. Definisi Pompa Sentrifugal

Pompa Sentrifugal adalah merupakan alat yang berfungsi untuk mengalirkan suatu fluida cair dari suatu tempat  ke tempat lain atau dari suatu tempat yang rendah ke tempat yang lebih tinggi atau tempat yang diinginkan dengan melalui pipa. Pemindahan fluida cair tersebut menggunakan sebuah Impeller (baling-baling), daya dari luar diberikan kepada poros pompa untuk memutar Impeller, supaya zat cair mengalir , oleh karena adanya dorongan oleh sudu-sudu.

Karena timbul gaya sentrifugal maka zat cair mengalir dari tengah Impeller keluar melalui saluran diantara sudu-sudu. Disini head tekanan zat cair terjadi lebih tinggi, demikian pula head kecepatan  bertambah besar karena zat cair mengalami percepatan. Sehingga energi yang dikandungnya bertambah besar. Energi tersebut berupa Energi tekanan, Energi kecepatan dan Energi potensial.

2. Klasifikasi Pompa menurut Jenis Impeler :

a)    Pompa Volut

b)    Pompa diffuser

Gambar 1. Pompa Sentrifugal (Volut)

Gambar 2 Pompa Sentrifugal dengan diffuser

Gambar 3. Sketsa Pompa Sentrifugal

Gambar 4. Pompa Sentrifugal

3. Spesifikasi Pompa



P = Daya (Kw, PS)

          H = Head

              = Ketinggian air yang dipompa (m)

          Q = Debit

              = Kapasitas Aliran Pompa (M³/det)



4. Head Pompa (Ketinggian Air Yang Dipompa)

          Hs = Head Suction (m)

          Hd = Head Discharge (m)

          Ht = Head Pompa (m)

               =  Hd - Hs (m)

Gambar 5. Head Pompa

5. Dasar Perhitungan

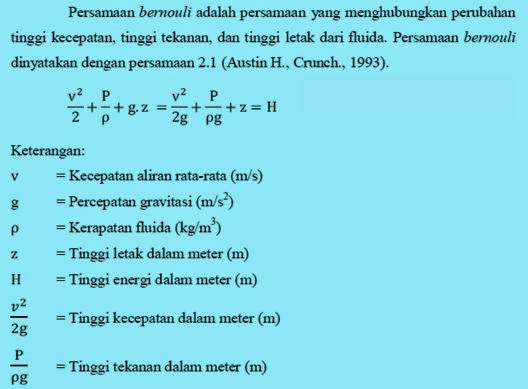

5.1 Persamaan Bernouli

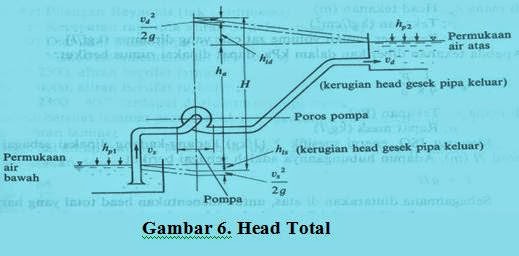

5.2 Head Total


5.3 Head Tekanan

Gambar 7. Head Tekan

5.4 Head Karena Kecepatan (hv)

Gambar 8. ha = hv =Head Kecepatan

5.5 Debit Aliran



6. Daya dan Efisiensi pada Pompa :
6.1 Daya Hidraulic (Nh)
Daya Hidraulic adalah daya yang secara efeftif diterima oleh air/fluida dari pompa persatuan waktu.

6.2 Daya Pompa (Np)

Daya pompa adalah daya yang diperlukan mesin untuk menggerakkan poros pompa.

Untuk mengukur Daya Pompa, sebelumnya kita ukur dahulu putaran dan torsi yang dihasilkan Pompa.

 a.   Untuk mengukur Momen Torsi digunakan Dinamometer

       b. Untuk mengukur putaran digunakan Tako meter

Dari hasil pengukuran putaran dan torsi barulah daya pompa tersebut dapat dihitung yaitu dengan rumus :



Daya pompa   =  Momen Torsi  x Kecepatan sudut

Atau

            Np  =  T x w

Dimana :  Np  =  Daya Pompa (Watt)

                 T   =  Momen Torsi (N.m)

                 w   =  Kecepatan sudut

                       =  2 p n / 60

                 n    =  Putaran Poros ( rpm )

 7. Prestasi Mesin pada Motor Bakar :

Dari perhitungan randemen inilah kita dapat menilai prestasi mesin pada Pompa yaitu :

1.      Semakin tinggi randemen yang dihasilkan maka akan semakin besar Prestasi mesin pompa   yang dihasilkan.

2.      Semakin rendah randemen yang dihasilkan maka akan semakin rendah Prestasi mesin pompa yang dihasilkan.

Semoga tulisan ini dapat bermanfaat untuk kita semua dan dapat menambah wawasan di bidang Mechanical Engineering
